功能特性：
1.影像系統
1-1.支援1080P/i影像輸入與輸出
1-2.8組SDI與4組HDMI影像輸入
1-3.5組SDI與4組HDMI影像輸出
1-4.4組USK可支援Chroma Key／Linear／Luma Key功能
1-5.4組PIP影像顯示，具備Chroma Key也可以設為子畫面顯示
1-6.2組字幕顯示，均可以使用DSK或Luma Key模式
1-7.支援2組靜態或動態LOGO效果，可調整螢幕位置
1-8.內建免費虛擬背景和 Stinger轉景動畫
1-9.每一組輸入均可以儲存一組圖片，可設定該組訊號以圖片模式輸出
1-10.5種轉場模式，包括Wipe/Mix/DVE/Cut/動態轉場效果
1-11.Wipe內建32組特效，可調整邊框尺寸、顏色與柔邊效果
2.聲音系統
2-1.2組輸入影像分離之聲音輸出
2-2.4組外部聲音輸入，可以嵌入SDI與HDMI影像輸出
3.監看系統

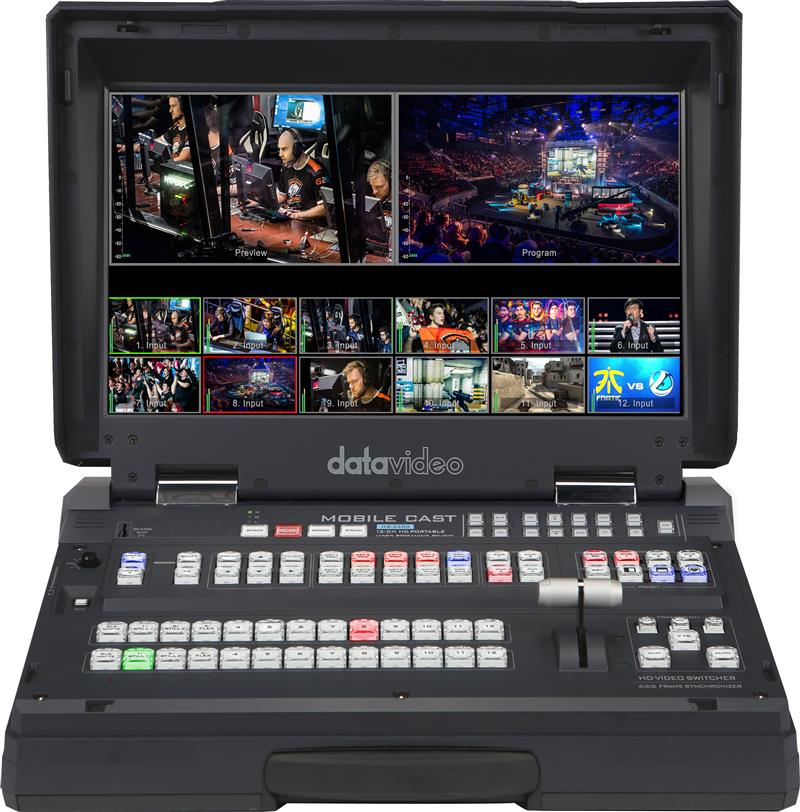

3-1.提供1組17.3吋監看螢幕，解析度為1920x1080
3-2.螢幕內建灰階顯示，可檢測外部的雜訊，提供影像校正
3-3.適用不同環境時，可設定6500K、7500K、9300K或自我設定的色溫顯示
3-4.可顯示16:9或4:3影像線顯示，提供拍攝調整使用
3-5.針對編輯或字幕需求，可設定顯示80%及90%安全線框
4.直播功能
4-1.H.264/AVC video CODEC影像編碼格式，可支援到High Profile Level 4.0
4-2.支援以下聲音編碼格式
4-2-1.AAC-LC
4-2-2.支援48KHz/16bit聲音取樣頻率
4-2-3.支援32Kbps ~ 384Kbps聲音位元
4-3.反交錯（De-interlace）功能，可將間隔掃描影像轉換為逐條掃描影像輸出
4-4.支援IPPP GOP影像編碼
4-5.提供RJ-45 10/100M Ethernet輸出介面
4-6.編碼碼率可設定由256 Kbps至16 Mbps
4-6-1.僅設定錄影無串流，可設定16Mbps
4-6-2.僅設定串流無錄影，可設定10Mbps
4-6-3.錄影與串流同時執行時，可設定6Mbps
4-7.電壓器相容AC 100~240V輸入，DC 12V/7.2W輸出
4-8.最高支援1080P訊號輸入和1080P串流輸出
4-9.支援Full HD訊號輸入，並可以下影像解析度格式輸出
4-9-1.1920x1080 / 1280x720 / 960x540 / 720x576 /
4-9-2.720x480 / 640x480 / 320x240 / 160x128
4-10.支援以下網路串流輸出格式：RTSP over HTTP/TCP/UDP，RTMP PUBLISH，TS over TCP/UDP
5.錄影功能
5-1.MP4檔案小容易上傳、容易攜帶，是微課、優課錄影首選
5-2.可設定FAT/exFAT/NTFS格式影像，影像儲存格式為TS/MP4
5-3.影像編碼可設定位元為16Mbps，設定如下
5-3-1.1080P 23.98/24/25/29.97/30/50/59.94/60
5-3-2.1080i 50/59.94/60
5-3-3.720P 50/59.94/60
5-3-4.480i 59.94, 576i 50
5-4.錄影時間：就32GB -SD卡計算，錄影格式1080 60i/16Mbps，可錄製3小時30分鐘
5-5.MP4檔案錄影，H.264編碼與AAC音訊錄製Bitrate可設定由32Kbps 到384Kbps
5-6.採樣率：48KHz/16bit
6.其他功能
6-1.Tally訊號輸出，具備紅、綠雙燈號模式
6-2.USB軟體更新
6-3.重量小於9kg容易手提移動
6-4.採用12V直流電源，耗電量小
詳細規格：
1.視頻標準：Full HD
2.視頻格式：1080p 50 / 59.94 / 60Hz，1080i 50 / 59.94 / 60Hz，720p 50 / 59.94 / 60Hz
3.輸入Routable /Crosspoint：All 12，可重複
4.視頻輸入：8x SDI，4x HDMI
5.電腦圖形接口：4個HDMI
6.視頻輸出
6-1.5x SDI可分配：PGM，PVW，PGM，Clean及Multiview多視窗，輸入1-12
6-2.4x HDMI可設定: Multiview, PGM, PVW, PG + DSK,Clean PGM, Clean PVW, 輸入1-12.
7.音頻輸入：4x平衡XLR
8.音頻輸出：2x平衡XLR
9.支援嵌入式音頻：最多可輸入16個通道，輸出4個通道
10.音頻延遲校準：最多16幀
11.A + V切換
12.USK：4個
13.DSK：2x DSK支援Lumakey和Linear鍵（Key/Fill）
14.畫中畫：8個（4x PIP，4x Flex Source）
15.圖標插入：2個
16.內置顯示器：17.3吋HD TFT LED背光，1920x1080像素
17.串流視頻編碼：H.264 / AVC，Main/High Profile配置文件，比特率高達10Mbps
19.串流音頻編碼：AAC-LC，比特率範圍從32Kbps到384Kbps，採樣率：48KHz，16bit
20.串流媒體協議：TS over TCP / UDP（單播和多播），RTSP over HTTP / TCP / UDP（RTSP基本流），RTMP（發布）
21.串流控制：Web瀏覽器UI，用於配置和控制Socket旨令
22.錄製文件系統：FAT，exFAT，NTFS
23.錄製文件格式：MP4
24.錄製設置控制：Web UI以進行系統配置和控制
25.轉場預覽：完整轉場預覽
