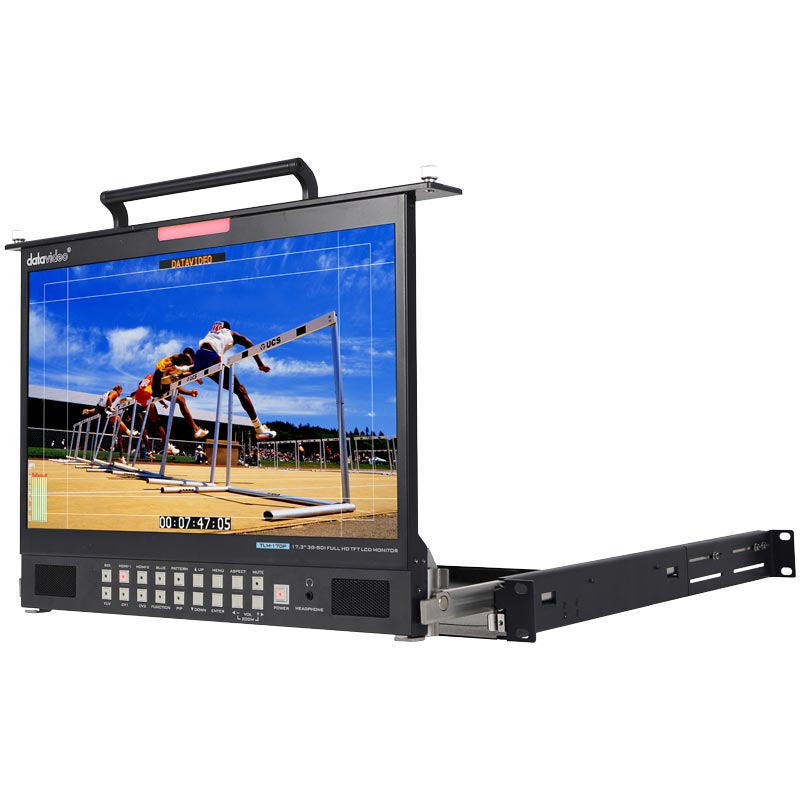

特點介紹： TLM-170PM是17.3“，1U機架式可折疊影像監視器，可提供各種輸入，包括3G-SDI高超的HD1080P解析度。 該TLM-170PM前面板按鈕可以快速，方便的選擇輸入源,子母畫面,縱橫比,藍色,圖案(彩色條,選單和音頻控制)。 通過後面板SDI，HDMI，分量（Y，PB，PR）和複合連接以及監測RCA phono型或嵌入SDI/ HDMI音頻輸入HD/ SD源。 TLM-170PM顯示器的屏幕顯示（OSD）選單，允許控制和設置亮度，對比度，飽和度，色調，銳度，色溫和子母畫面。它還具有RJ-45 TCP/ IP連接器允許建置具有Web瀏覽器的PC / Mac顯示器。選單還可以用來顯示在屏幕上4：3的標記,16：9的標記,電影區標記,中心站,嵌入式SDI時間碼和監視器標題。 功能介紹： 工業面板規格，達50,000小時壽命。 17.3吋1920 x 1080P TFT LCD螢幕。 螢幕亮度比（cd/m2）：400 Typical。 螢幕對比︰600：1。 支援3G-SDI、HD-SDI、SD-SDI、HMDI、Component與Composite影像輸入。 相容SD／HD-SDI及HDMI內含聲音之影像輸入。 SD／HD-SDI與Composite LOOP輸出。 Blue only灰階影像顯示。 具備9300、6500及自行設定等四種色溫調整。 螢幕可顯示SDI內的Time Code時間碼。 可設定顯示子母畫面雙影像顯示。 可校正影像亮度、彩度、對比及色相(限NTSC系統)。 螢幕可視角度︰ 上視角度︰60度。 下視角度︰80度。 左視角度︰80度。 右視角度︰80度。 螢幕具備八聲道聲音音量表顯示。 可設定獨立兩聲道輸出監聽，可由內鍵雙喇叭或耳機端子輸出監聽。 紅、綠雙色的Tally燈號顯示 可切換4:3、16:9與16︰10影像顯示模式。 可設定螢幕顯示影像的80%及90%安全框線。 可提供4:3影像框線顯示。 支援PAL及NTSC自動判別。

產品規格

面板	1920 x 1080P 。 17.3吋TFT LCD。 50000小時使用壽命。 400 Typical螢幕亮度比（cd/m2）。 600：1螢幕對比。
影像輸入	一組SDI端子，支援3G-SDI／HD-SDI／SD-SDI輸入。兩組兩組HDMI輸入。一組Component YUV輸入。兩組Composite輸入。
影像輸出	一組SDI端子，支援3G-SDI／HD-SDI／SD-SDI Loop out。一組BNC端子，支援Composite 2 Loop out。
聲音輸入	支援3G-SDI／HD-SDI／SD-SDI Audio Embedded。支援HDMI Audio Embedded。三組RCA端子，支援Composite 1、Composite。 2與Component聲音輸入。
聲音輸出	內建2組面板喇叭。 3.5 mm Jack端子，提供聲音監聽輸出。 2組外接喇叭輸出端子。
可視角度	上視角度︰60度。下視角度︰80度。左視角度︰80度。右視角度︰80度。
其它功能	Blue Only灰階影像顯示。 9600、6500及自行設定等四道色溫調整。螢幕Time Code時間碼顯示。子母畫面顯示。可校正影像亮度、彩度、對比與色相(限NTSC系統)。 80%與90%安全框顯示。螢幕可顯示4:3框線顯示。 PAL與NTSC自動判別顯示。電源︰DV 12V 33W。

1x AD DC 12V with Power Cord
8x Screw M5 x 10mm
1x Thank You Card

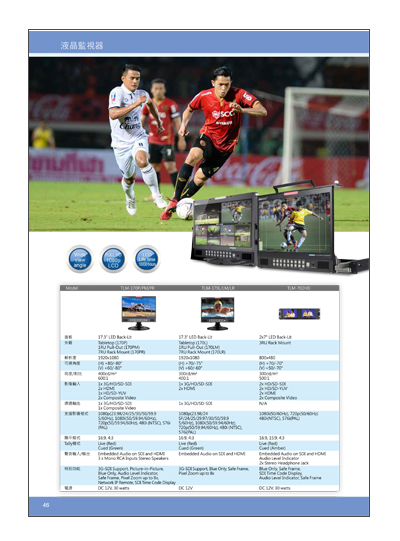

TLM-170P-PM-PR.pdf
