EFP多機作業連接各設備中，線材是不可或缺的，尤其是導播機與攝影機的線材連結，因為距離長且是最重要的影像來源，所以是EFP團隊最依賴的重要線材。EFP多機作業連接導播設備與攝影器材的線材，最主要的傳輸訊號有哪些？因EFP團隊內設備內容，一般會將不同的線材整合在一條線內傳輸，就市場上大家使用的線材可大約包含有五大部分：

1. 主訊號傳輸：攝影機傳輸影像用
2. 次訊號傳輸：導播回看訊號用
3. 通話訊號傳輸：導播與攝影通話用
4. 電源供應：供應攝影機或其他設備電源用
5. 控制訊號傳輸：攝影機控制器用

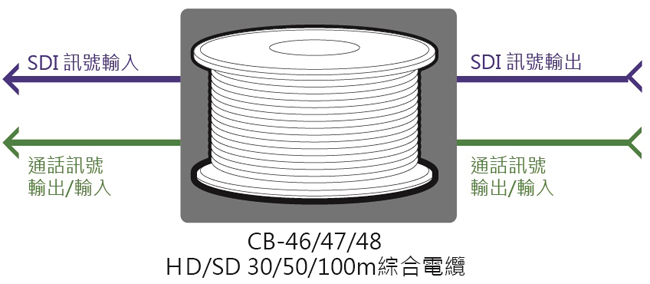

因為EFP設備的不同，最簡單的傳輸線材，就只有整合主訊號與通話訊號兩種線材使用，已經可以解決現場攝影機與導播之間的訊號對應。

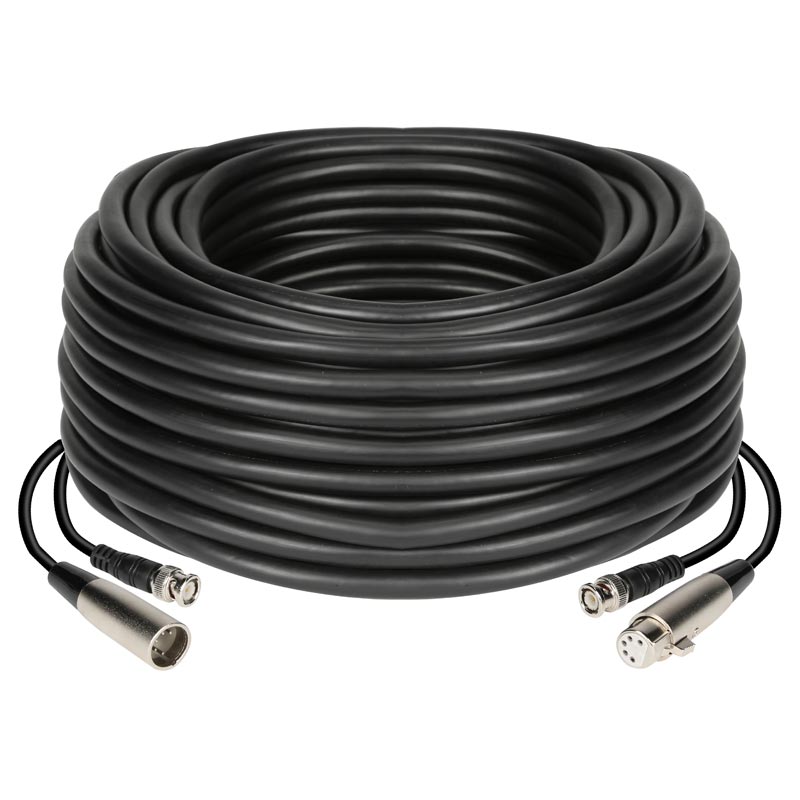

所以CB-47線材，長度為50M可針對中、小場的活動使用，線材主要包含主訊號與通話訊號（單純為datavideo ITC-100通話設備使用）兩種，少了次訊號與電源供應線，更平易近人的價位，更符合大家的應用現況。

功能：

長度：50M
專為HS移動導播室系列所設計的線材

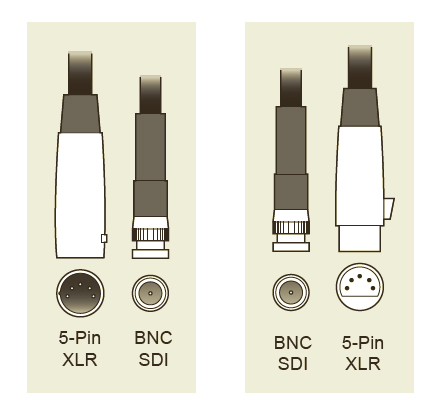

1 x BNC 影像傳輸
1 x 5-pin XLR 導播通話系統用
CB-47線徑僅 10.6mm
線材經過 40 公斤以上的拉力測試通過,保障線材使用時的安全性
符合國際 UL-1007 與 UL-1533 標準,可以承受 300V 電壓的情況下,依舊可以正常無雜訊的傳輸訊號
線材與端子處都設計有魚尾模式,主要讓線材與端子處能夠承受較多、較大的彎折動作,依舊保障線材不會斷裂
均以 75Ω 阻抗匹配原理製作線材與端子接頭, 所以更能發揮線材能夠傳輸 Ω 的最大效能距離
