功能特性:
1.高幀頻
2.輕巧的尺寸
3.GigE視覺2.0/ 1.2
4.Gigabit以太網路PoE
5.針連接器(支持DC 12 V)
6.更短的延遲觸發
7.觸發範圍控制(降噪)
8.靈敏度控制
9.溫度讀出
10. GigE視覺的新功能支持
10-1.擴展ID64位(GigE視覺2.0)
10-2.增加擷取圖像的編號
10-3.數據塊
10-4.Metadata元數據傳輸
10-5.事件報告
10-6.轉移觸發器等…更多信息
10-7.流量控制(控制傳輸數據)
詳細規格:
1.攝影元件: 1/3吋 progressive scan IT CCD
2.有效圖素:659x494
3.攝影元件大小(H x V): 7.4 μm x 7.4μm
4.輸出圖素(H x V):640x480
5.輸出圖素(H x V,總像素):658x494
6.圖框率:130fps(Non-PoE)
7.最低照度(50%):1.5 lx (光圈:F1.4, 增益:+18 dB,快門:1/30 s)
8.感度: F5.6 (400 lx,增益: 0 dB)
9.S/N信噪比:大於50dB
10.增益:自動,手動: 0 dB至+18 dB
11.快門速度: 2每秒至1/100,000每秒
12.讀出模式: 標準,二值(2x1,1x2,2x2),Partial掃描
13.讀出功能: 二值化,伽馬(變量),內置測試模式,LUT
15.同步:硬體觸發及軟體觸發
16.觸發模式: 邊緣檢測,檢測脈衝寬度,散裝觸發,順序觸發
17.使用者設定/記憶頻道:16個頻道
18.使用者記憶: 32字節+ 64字節×16通道
19.其他功能:溫度讀出,感度控制
20.影像資料輸出: 8,10,12位元,數位
21.數位介面: Gigabit網路(1000BASE-T)
22.攝影機版本: GigE Vision® Version 2.0 / 1.2
23.數位輸入/輸出: ISO 輸入 (x1), ISO 輸出 (x1), TTL 輸入/輸出 (x2)
24.鏡頭型式:C mount
25.使用電源: DC +12 V (+10.5 V to +15.0 V)
26.網路供電: IEEE802.3af
27.工作溫度: -5°C至+45°C
28.最佳保証溫度: 0°C至40°C
29.存放溫度: -30°C to 60°C
30.工作濕度: 20%至80% (無冷凝)
31.防震: 10 G (20 Hz至200 Hz)
32.抗撞:70G
33.尺寸(WxHxD): 29 x 29 x 42 mm (不含突出物)
34.安全標準: UL60950-1, FCC Class A, CSA C22.2-No.1, IC Class A Digital Device, CE: EN61326 (Class A),AS EMC: EN61326, VCCI Class A, KCC

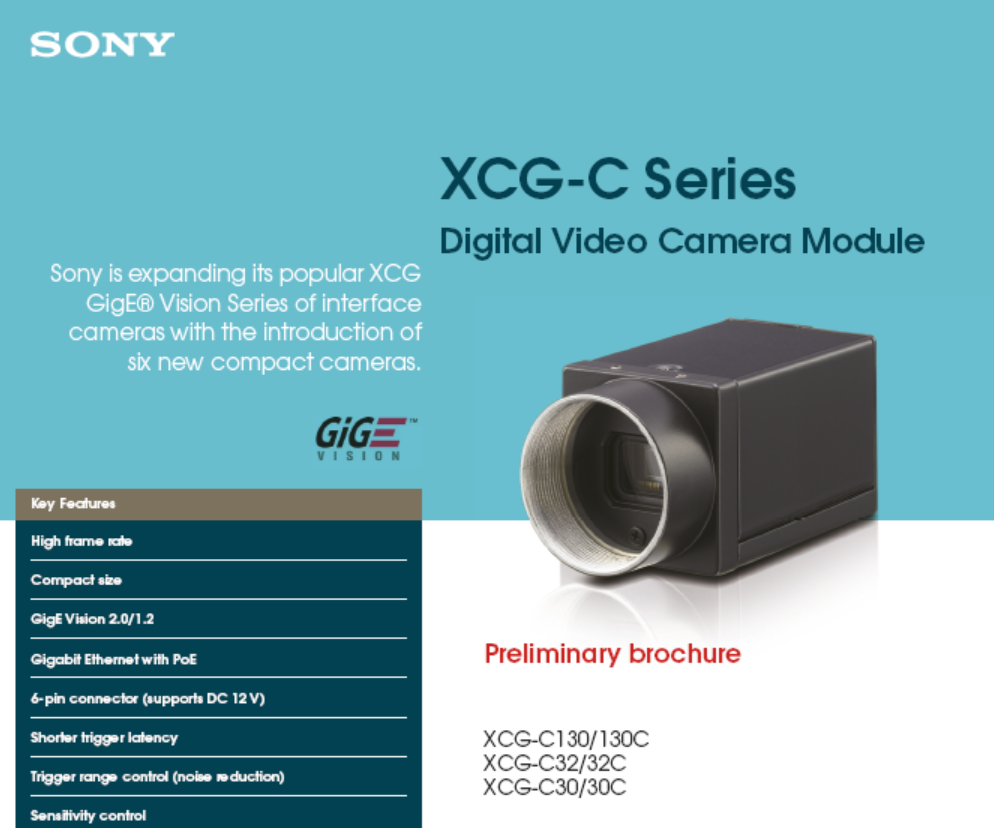

XCG-C_series.pdf
| | | |
